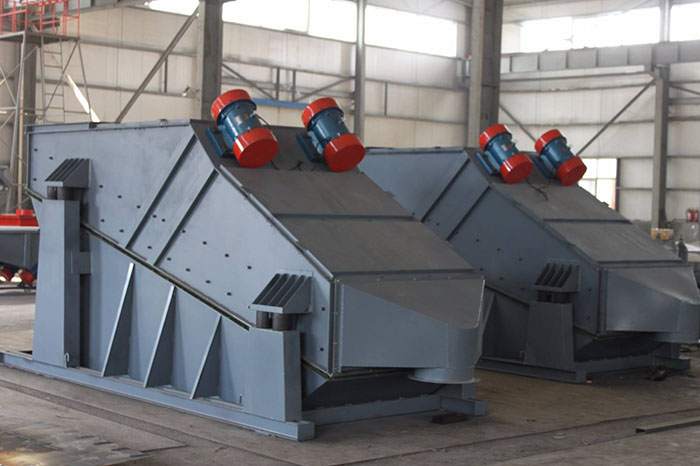

礦用振動篩產品概述:

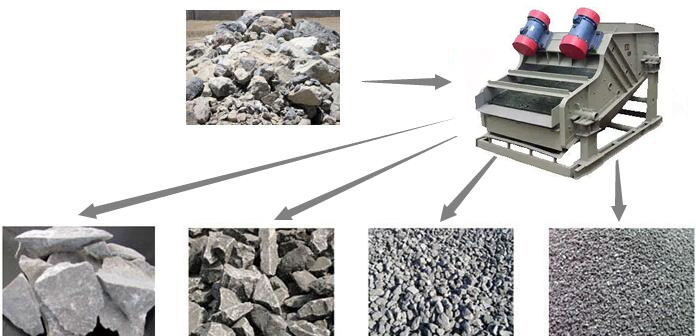

ZSG系列礦用振動篩是礦山冶金上專用的篩分設備，體積大、激振力強（16Hz振頻），篩分產量大（10-460t/h），用來對礦石礦粉礦渣、石油焦煤炭、耐火材料等大塊狀或中小顆粒物料進行篩分，不僅能在石料破碎前進行預先篩分，還能對破碎后的石料進行檢查篩分，合理分級成不同規格的物料。

礦用振動篩視頻：

礦用振動篩主要特點:

1、高振動頻率、低振幅能有效降低泥漿的表面張力，有利于細、重物料的分離和分層，加速細、重物料的滲透。

2、采用夾層篩網可增加單層孔徑，延長篩網壽命，防止粘連和磨損。

3、多通道進料，篩面利用率高，設備容量大，功耗低。

4、橡膠彈簧支撐篩框，可隔振吸音，噪音低，設備動載荷小。

5、篩體側板與所有連接梁均使用環槽鉚釘連接，篩框整體強度，剛度高，使用壽命長。

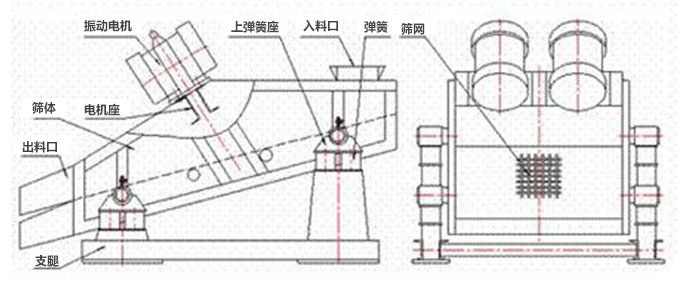

礦用振動篩工作原理和結構:

ZSG系列礦用振動篩是利用振動電機或普通電機外拖動或自振源驅動，使篩體沿激振力方向作周期性往復振動，物料在篩面上沿直線方向作拋物線運動，從而達到篩分目的。ZSG系列礦用振動篩由激振裝置、篩箱、防塵罩、落料斗、減振裝置、底座等部分組成。ZSG系列礦用振動篩工作時，由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上，因激振器產生的激振力為縱向力，迫使篩箱帶動篩網面作縱向前后位移，在一定條件下，篩網面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料則透篩而落到下層，物料在篩網面上的運動軌跡為拋物運動，由于這樣周而復始的物料運動，物料從入料端落入篩箱后，迅速前進、松散、透篩，完成篩分作業。

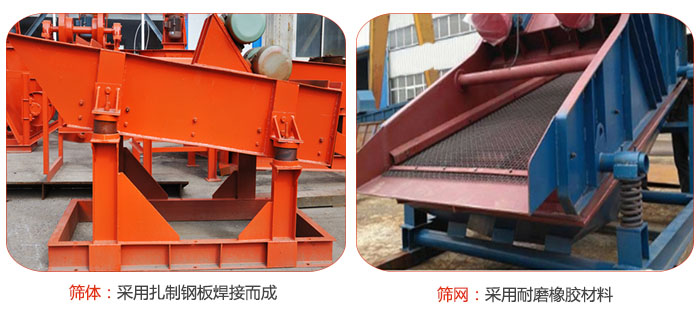

ZSG系列礦用振動篩有篩箱、振動電機、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。

ZSG系列礦用振動篩采用振動電機做為激振源，調節振動電機激振力的大小，可以改變篩機的振幅。

減振系統有橡膠彈簧、支承座等組成。本系列振動篩振動電機安裝方式可分為上振式和側振式，減振裝置安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。

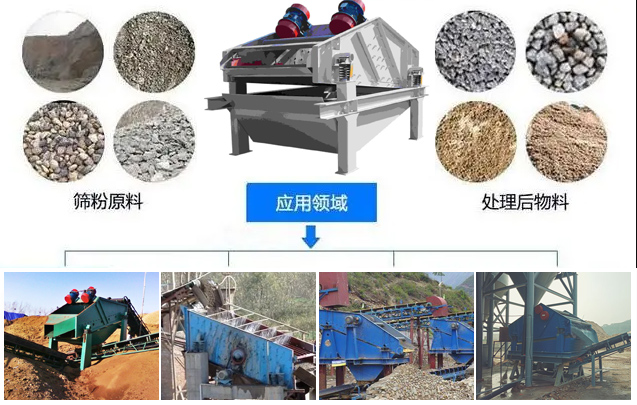

ZSG礦用振動篩適用范圍：

礦用振動篩用于洗煤廠、焦化廠、礦山、電廠、疏通公司、冶金、煤炭、冶金、建材、公路建設、耐火材料、輕工酒精、煤礦、泥漿、水泥、選礦、石化等行業。

礦用振動篩技術參數表：

電機振動式

型號	入篩粒度	處理能力(t/h)	配用振動電機	電壓	功率	振頻(Hz)	雙振幅	有效篩面(m2)	單支點動負荷(N)
ZSGB-0918	≤250	10-100	YZO-20-6	380	2.0×2	16	6-8	1.62	900
ZSGB-1020		10-180	YZO-20-6		2.0×2			2.0	1300
ZSGB-1224		10-200	YZO-30-6		2.5×2			2.88	1620
ZSGB-1030		15-250	YZO-30-6		2.5×2			3.0	1850
ZSGB-1530		20-350	YZO-50-6		3.7×2			4.5	2810
ZSGB-1540		30-500	YZO-75-6		5.5×2			6.0	4650
ZSG2B-1020		10-180	YZO-20-6		2.0×2			2.0	1300
ZSG2B-1224		10-200	YZO-30-6		2.5×2			2.88	1620
ZSG2B-1030		15-250	YZO-50-6		3.7×2			3.0	1850
ZSG2B-1530		20-350	YZO-50-6		3.7×2			4.5	2810
ZSG2B-1540		30-500	YZO-75-6		5.5×2			6.0	4650

激振器振動式

型號	篩面面積	篩面傾角	給料粒度	篩孔尺寸	處理量	振動頻率	雙振幅	激振器	配用電機
	㎡	°	mm	mm	t/h	Hz	mm	型號	功率Kw	電壓V
ZSGB-1536	5.4	15	>200	3 5 10 15 20 25	50-360	12	8-12	JZ-75-6	2×4.0	380
ZSGB-1540	6	15			50-400			JZ-75-6	2×4.0
ZSGB-1836	6.48	15			60-460			JZ-100-6	2×5.5
ZSGB-1550	7.5	15			70-400			JZ-100-6	2×5.5
ZSGB-1848	8.64	15			80-500			JZ-130-6	2×5.5
ZSGB-2040	8	15			80-560			JZ-130-6	2×5.5
ZSGB-2050	10	15			90-600			JZ-160-6	2×7.5
ZSG2B-1536	5.4	15			50-360			JZ-100-6	2×5.5
ZSG2B-1540	6	15			50-400			JZ-100-6	2×5.5
ZSG2B-1836	6.48	10			60-460			JZ-130-6	2×5.5
ZSG2B-1550	7.5	15			70-400			JZ-130-6	2×5.5
ZSG2B-1848	8.64	15			80-500			JZ-180-6	2×7.5
ZSG2B-2040	8	15			80-560			JZ-180-6	2×7.5
ZSG2B-2050	10	15			90-600			JZ-200-6	2×7.5
