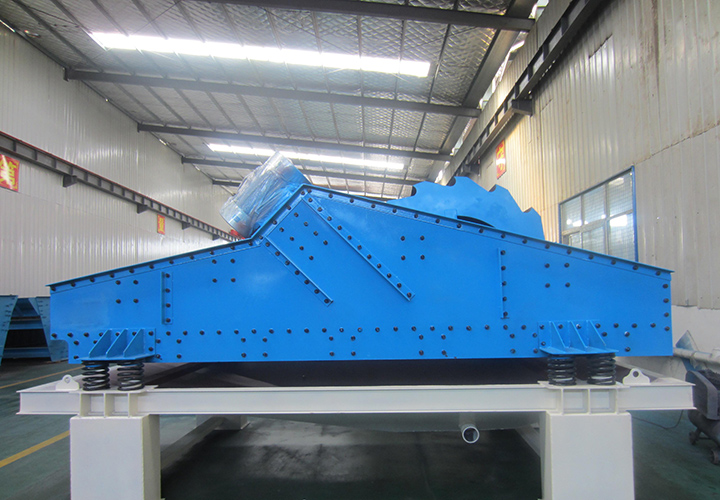

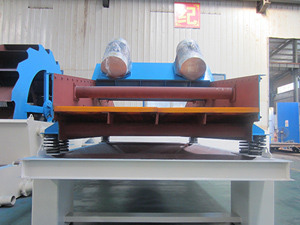

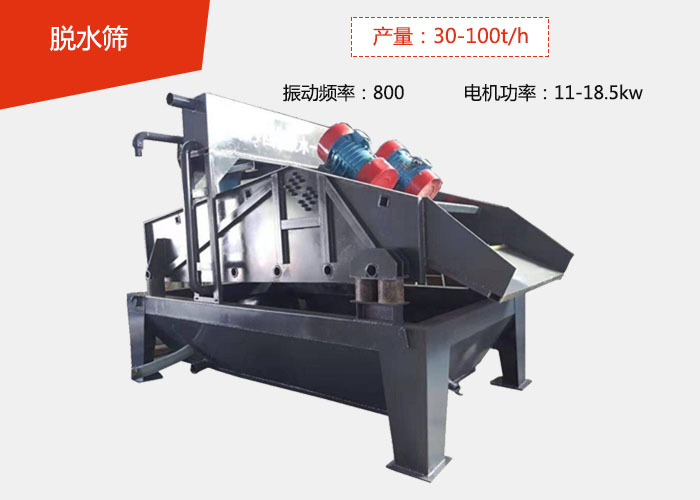

ZSM/DSM脫水篩

脫水篩的概述：

SZM、DSM脫水篩(脫水振動篩)主要用于選礦行業的尾礦脫水、選煤廠的煤泥脫水、水洗石英砂脫水和陶瓷泥漿脫水，以及電力、制糖、制鹽等工業部門對中細顆粒物料進行干濕式分級、脫水、脫介和脫泥。

脫水篩技術參數：

型號	篩面			給料粒度mm	生產能力t/h	振動頻率	雙振幅	電機功率KW	外形尺寸(長寬高)mm	參考重量kg
	面 積	篩網尺寸mm	篩網結構
ZSM1542	6	0.25-13	條縫	≤300	75-100	800	9-10	11	4500*2690*1710	4016
ZSM1556	8	13-50	沖或條	≤300	30-60	800	10	15	5850*2675*1703	4642
2ZSM1556	8	上13-50；下0.25-13	上沖下 條	≤300	30-60	800	11	15	5850*2575*2023	5649
ZSM1556B	8	13-50	沖或條	≤300	30-60	800	11	7.5*2	5850*2854*1707	4769
2ZSM1556B	8	上13-50；下0.25-13	上沖下   條	≤300	30-60	800	11	7.5*2	5850*2854*2023	5790
ZSM1756A	9.5	13-50	沖或條	≤300	50-80	800	10	15	5850*2925*1703	5098
2ZSM1756A	9.5	上13-50；下0.25-13	上沖下條	≤300	50-80	800	10	15	2550*2770*2015	6105
ZSM1756B	9.5	13-50	沖或條	≤300	50-80	800	10	7.5*2	5850*3104*1703	5226
2ZSM1756B	9.5	上13-50；下0.25-13	上沖下條	≤300	50-80	800	10	7.5*2	5850*3104*2020	6246
ZSM1856	10	13-50	沖或條	≤300	50-80	800	11	11	5600*2778*1557	4580
ZSM2065	13	13-50	沖或條	≤300	70-100	800	11	18.5	6750*3208*1885	6577
2ZSM2065	13	上13-50；下0.25-13	上沖下條	≤300	70-100	800	11	18.5	6750*3140*2180	7946
ZSM2065B	13	13-50	沖或條	≤300	70-100	800	9	11*2	6750*3428*1880	6701
2ZSM2065B	13	上13-50；下0.25-13	上沖下條	≤300	70-100	800	11	11*2	6750*3428*3185	8068

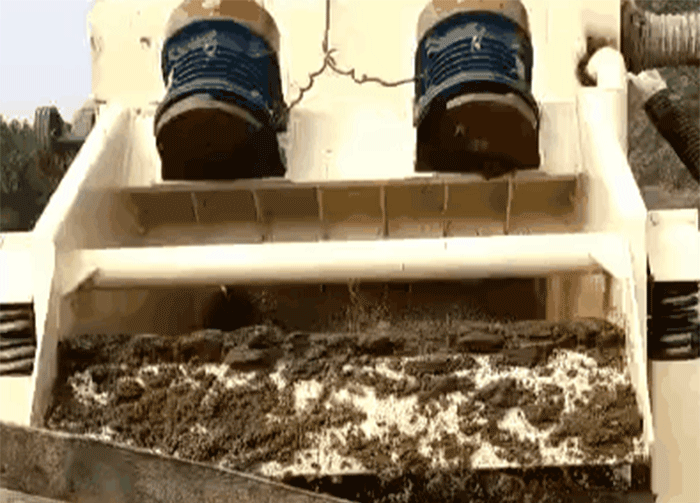

脫水篩的工作原理：

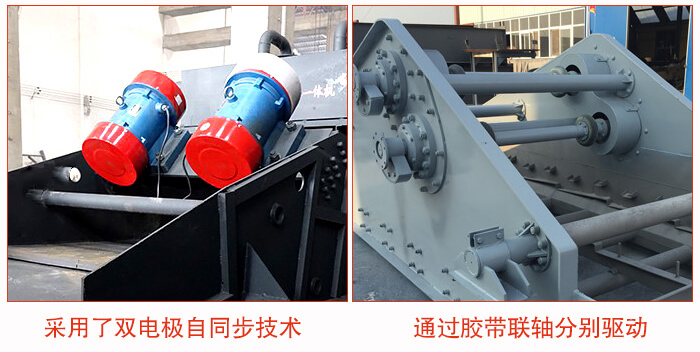

SZM脫水篩采用了雙電極自同步技術,通用型快偏心、可調振幅振動器.通過膠帶聯軸分別驅動兩個互不聯系的振動器作同步反向運轉,兩組偏心質量產生的離心力沿振動方向的分力疊加,反向離心抵消,從而形成單一的沿振動方向的激振動,使篩箱做作往復直線運動。

脫水篩結構

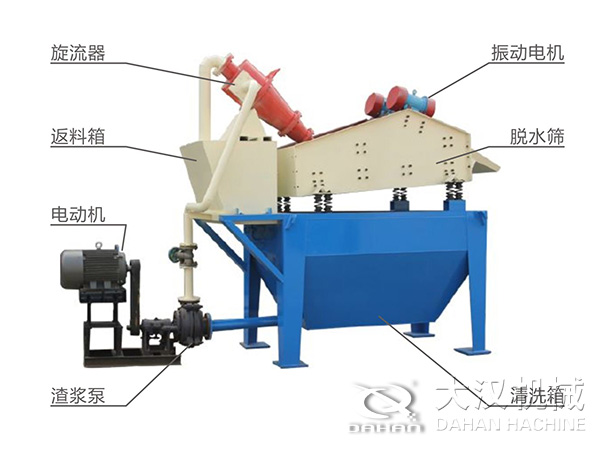

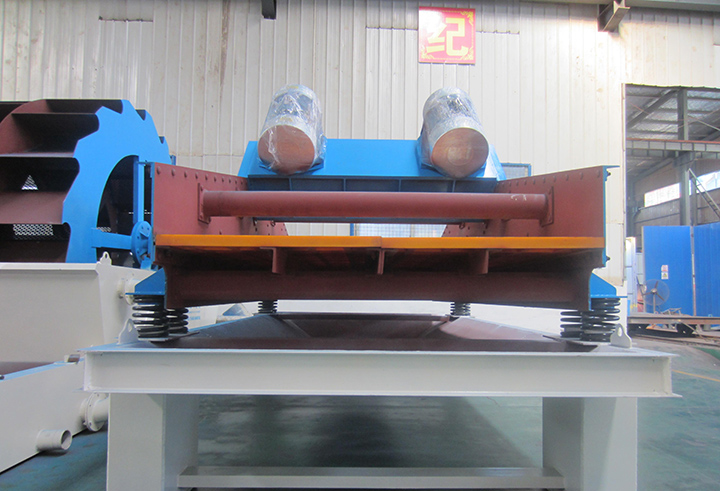

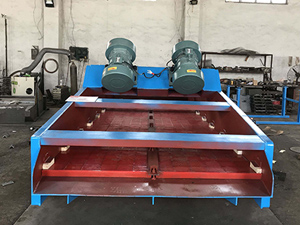

脫水篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等構成。

篩箱：由數種厚度不同的鋼板焊制而成，具有的強度和剛度

聚氨酯篩網：采用聚氨酯PU篩板，有彈性、防開裂、抗酸、耐腐蝕、硬度95，開孔率高。篩板形狀為上面孔小，下面孔大的倒三角篩孔結構，脫水作用更高，篩面呈負傾角形式做爬坡直線運動；使用超過12個月。

減震彈簧：底部支腿上方采用鋼彈簧，具有減震作用

脫水篩的性能特點：

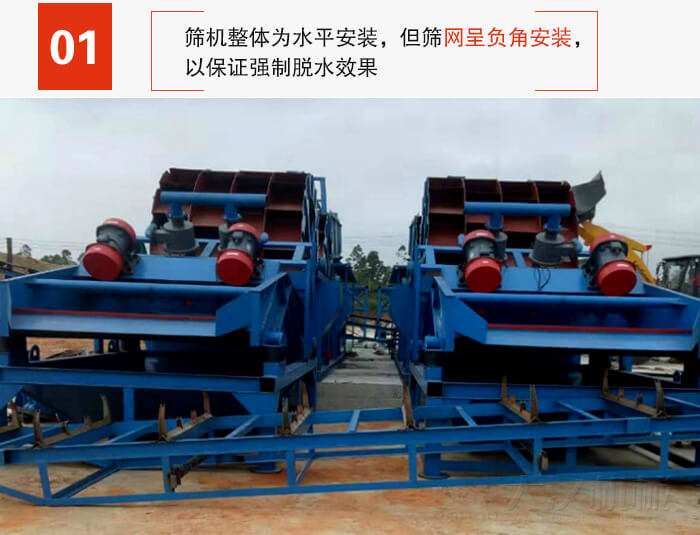

1、脫水篩整體為水平安裝，但篩網呈負角安裝，以保證強制脫水效果；

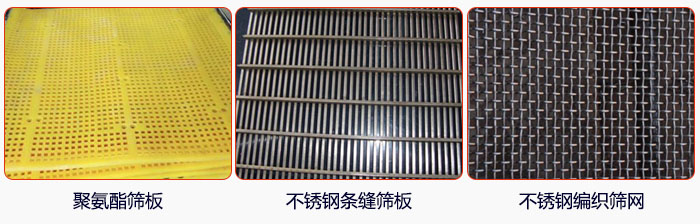

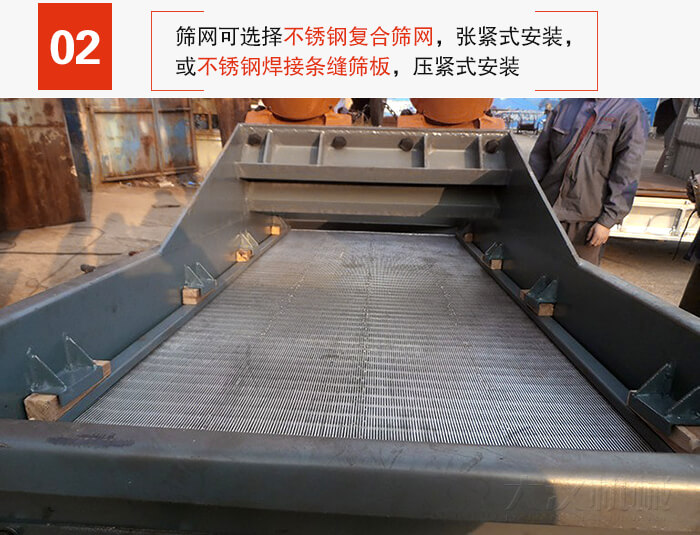

2、篩網可選擇不銹鋼復合篩網，張緊式安裝，或不銹鋼焊接條縫篩板，壓緊式安裝，以滿足用戶的不同需要；

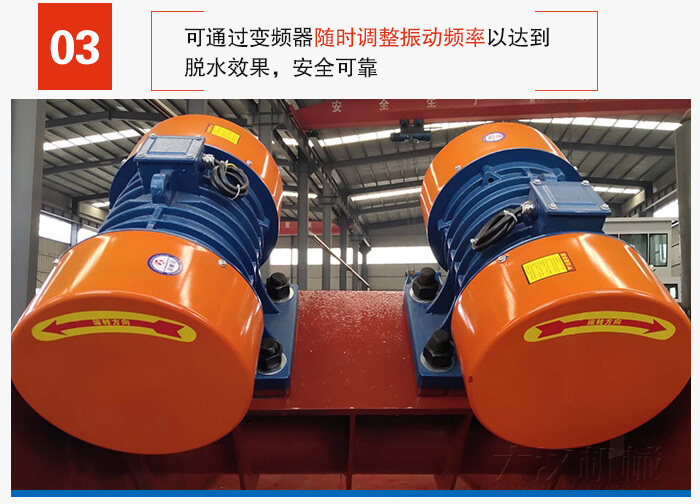

3、脫水篩可通過變頻器隨時調整振動頻率以達到脫水效果，安全可靠；

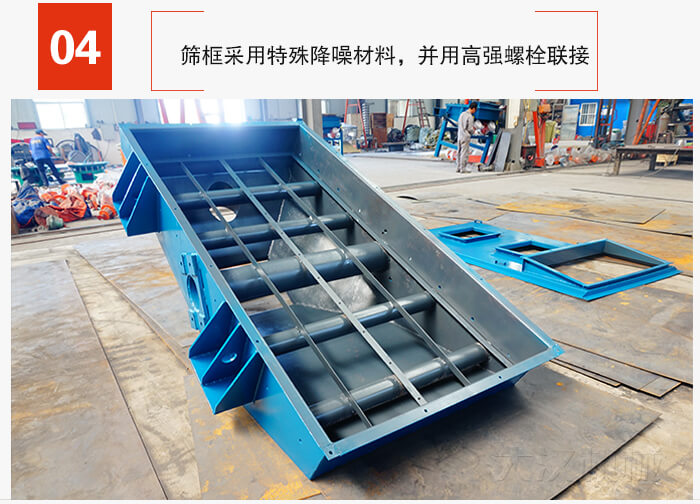

4、采用自同步液體潤滑振動器激振，篩框采用特殊降噪材料，并用高強螺栓聯接，確保篩機工作可靠和工作噪聲降低，整機工作噪聲85dB(A),較同類篩機降幅約為15dB；

5、脫水篩處理能力大，篩分效率高。入料段設置弧形篩面，提高其脫水效率；

6、設置給料箱，保證物料能夠均勻給入篩面；

7、結構合理，堅固耐用，且配有整體底架便于搬運和安裝；

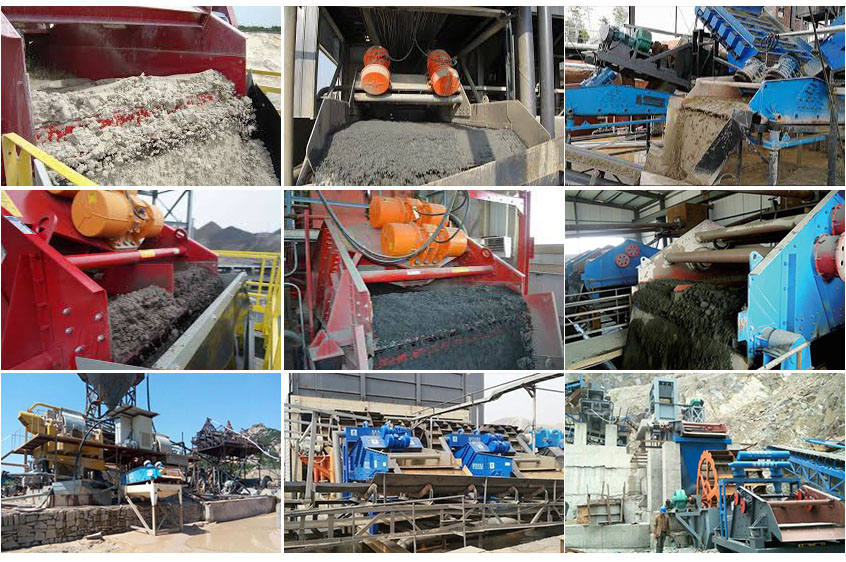

使用現場

脫水篩選用須知：

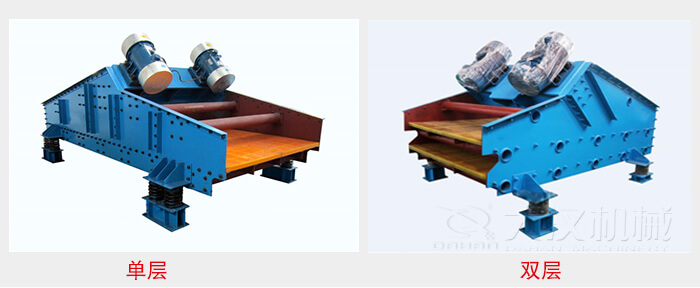

1、脫水篩分單層和雙層，并有單電機齒輪拖運和雙電機自同步拖運之分。單電機拖運有左裝和右裝之分。

2、篩網結構有條縫篩網，沖孔篩板，如選用編織篩網和橡膠篩板可按要求設計。當選用及訂貨時,應對篩子的布置方式,篩縫尺寸作出決定,未作確定時,按右式布置灑縫0.5毫米供貨(電機位于料流方向的左側或右側).

3、脫水篩篩面傾角可在-2～10°內調整.選用其它角度,用戶可自調整.

4、基礎螺栓除ZSM185振動篩螺栓有M20和M16兩種規格外，其余所有篩機基礎螺栓均為M20，皆由用戶自備。
